Trafo Isolasi Medis
GTI Series

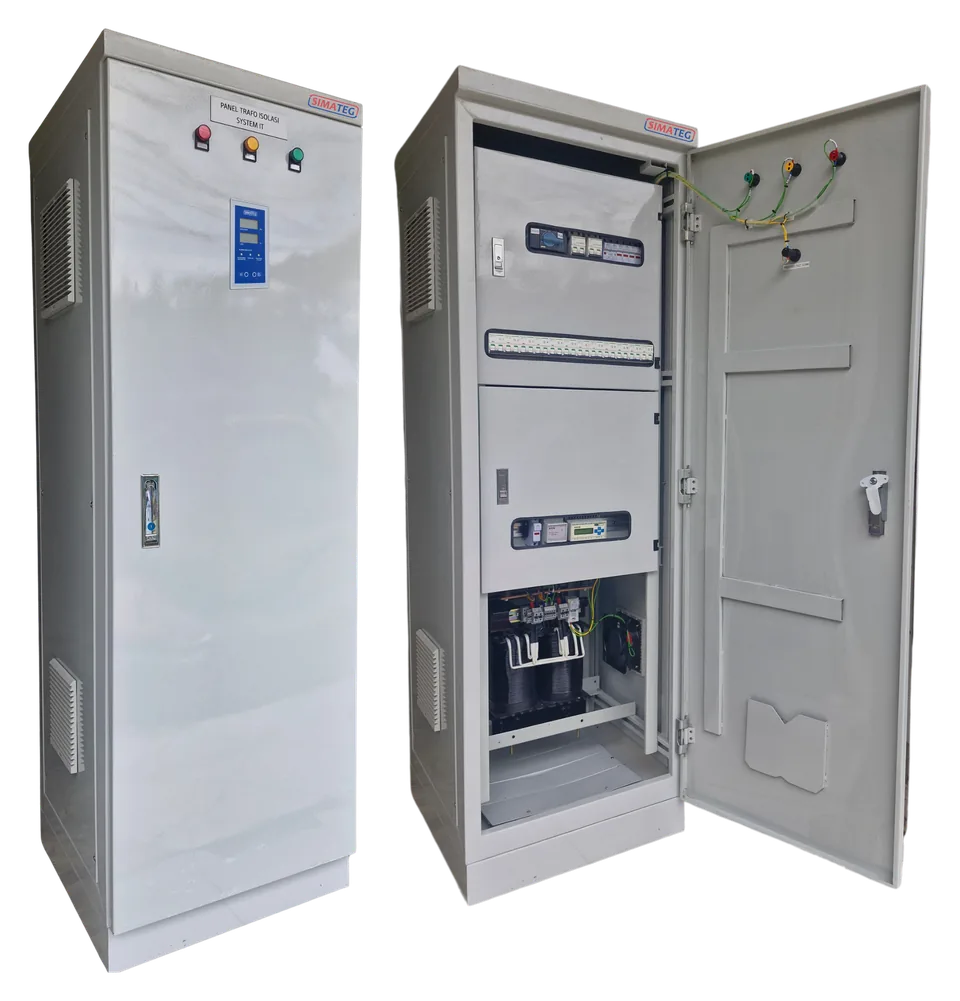

GTI Series memisahkan rangkaian ruangan dari jaringan gedung, lalu memantau kondisi isolasinya terus-menerus. Dipakai di ruang operasi, ICU, ICCU, NICU, ruang tindakan, ruang CT dan MRI, laboratorium, data center, dan fasilitas industri.
- 3,15–10 kVA
- Pasokan 230 V, 50/60 Hz
- Tersedia dengan Fault Locator
Yang membedakan GTI Series
-
01
Isolasi dipantau terus-menerus
Perangkat pemantau isolasi mendeteksi gangguan dalam waktu kurang dari 1 detik, pada rentang respons 50–500 kΩ.
-
02
Alarm yang terlihat dan terdengar
Alarm visual dan suara. Display alarm eksternal memudahkan staf memantau panel dari luar ruangan.
-
03
Satu titik untuk banyak panel
Pemantauan alarm pusat tersedia sebagai opsi untuk hingga 10 panel dalam satu tempat.
-
04
Gangguan lebih cepat ditemukan
Model with Fault Locator menunjukkan lokasi gangguan isolasi, sehingga pemeriksaan tidak perlu menelusuri seluruh rangkaian.
-
05
Mudah dioperasikan dan dirawat
Dilengkapi saklar changeover (bypass) dan pendingin kipas dengan termostat mekanis.
-
06
Mengikuti bentuk ruangan
Lima pilihan daya dengan 4–12 outlet distribusi yang dapat disesuaikan.
-
07
Trafo yang bekerja tenang
Kebisingan trafo tidak lebih dari 35 dB(A), dengan efisiensi trafo 96%.
Cara kerja GTI Series
Tekan salah satu kotak untuk membaca penjelasannya. Urutan mengikuti jalur listrik dari sumber sampai pemakaian.
Cara kerja panel GTI Series
Urutan bagian mengikuti jalur listrik dari sumber sampai pemakaian, lalu jalur pemantauan yang menjaganya.
Jaringan gedung
Titik masuk listrik dari panel utama.
Listrik dari panel utama gedung masuk ke panel GTI. Bagian ini menjadi sumber daya untuk seluruh rangkaian di dalam panel.
Saklar changeover
Jalur cadangan saat panel dirawat.
Saklar ini memindahkan pasokan ke jalur cadangan saat panel dirawat, sehingga ruangan tetap mendapat listrik.
Trafo isolasi
Memisahkan ruangan dari jaringan gedung.
Trafo memisahkan rangkaian ruangan dari jaringan gedung. Gangguan di satu sisi tidak langsung menjalar ke sisi lain.
Outlet distribusi
Listrik terbagi ke titik pemakaian.
Listrik yang sudah terpisah dibagikan ke beberapa outlet di dalam ruangan. Jumlah outlet menyesuaikan kebutuhan ruangan.
Pembangkit sinyal
Perangkat pendukung pemantauan.
Perangkat pendukung sistem pemantauan. Rincian cara kerjanya dapat kami jelaskan langsung.
Trafo arus
Membaca arus pada rangkaian.
Sensor arus pada rangkaian yang dipantau. Bacaannya diteruskan ke perangkat pemantau isolasi.
Pemantau isolasi
Memeriksa isolasi terus-menerus.
Perangkat ini memeriksa kondisi isolasi terus-menerus. Bila isolasi menurun, alarm berbunyi dalam waktu kurang dari satu detik.
Display alarm
Peringatan di panel dan di luar ruangan.
Alarm tampil di panel dan di display luar ruangan. Sebagai opsi, alarm dari beberapa panel dapat dipantau dari satu tempat.
Yang perlu Anda ketahui
Penjelasan singkat tentang cara kerja dan hal yang memengaruhi pilihan Anda. Angka rinci ada di tabel di bawah.
-
01
Mengapa ruang operasi memakai sistem terpisah
Di ruang operasi, peralatan medis tersambung langsung ke tubuh pasien. Arus bocor kecil yang tidak terasa di bengkel bisa berbahaya di sana. Karena itu ruangan disuplai lewat trafo isolasi, sehingga rangkaiannya terpisah dari jaringan gedung.
-
02
Gangguan pertama tidak mematikan listrik
Pada sistem ini tidak ada pemutus arus sisa di sisi sekunder. Gangguan isolasi pertama tidak membentuk jalur arus yang cukup untuk memutus rangkaian. Listrik tetap menyala, dan panel memberi peringatan agar gangguan dicari sebelum gangguan kedua muncul.
-
03
Peringatan datang sebelum listrik padam
Perangkat pemantau isolasi mengukur tahanan isolasi terus-menerus. Bila nilainya turun melewati ambang yang disetel, alarm visual dan suara menyala. Pada instalasi medis, ambang itu umumnya berada di sekitar 50 kΩ, sehingga tim teknis masih punya waktu memeriksa.
-
04
Trafo medis bukan trafo biasa
Trafo untuk ruang medis diatur IEC 61558-2-15. Trafo ini memakai layar elektrostatis di antara belitan primer dan sekunder untuk menekan arus bocor kapasitif. Tanpa layar itu, kapasitansi antar belitan dapat memicu alarm palsu pada perangkat pemantau.
Pilihan daya
| Kode trafo | Daya | Arus masuk | Arus keluar |
|---|---|---|---|
| RIT 3150 | 3,15 kVA | 14,2 A | 13,7 A |
| RIT 5000 | 5 kVA | 22,5 A | 21,7 A |
| RIT 6300 | 6,3 kVA | 28,5 A | 27,4 A |
| RIT 8000 | 8 kVA | 36 A | 34,7 A |
| RIT 10000 | 10 kVA | 45,3 A | 43,5 A |
Setiap daya tersedia dalam dua model, GTI non Fault Locator dan GTI with Fault Locator. Panel berukuran 600 × 600 × 1800 mm.
Dipakai di
- Ruang operasi
- ICU, ICCU, NICU
- Ruang tindakan
- Ruang CT dan MRI
- Laboratorium
- Data center
- Fasilitas industri
Standar yang dirujuk
- EN IEC 61558-1:2019
- EN IEC 61558-2-15:2025
- EN IEC 61000-6-1:2019
- EN IEC 61000-6-3:2021
Sertifikat dan dokumen kesesuaian untuk standar di atas disampaikan terpisah oleh tim teknis.
Seri lain
- SL Series 1–10 kVA
- SL31 Series 10–20 kVA
- SGI33 Series 10–200 kVA
Setelah pengiriman
Pemasangan, penyambungan, dan pengujian dilakukan bersama tim teknis di lokasi Anda. Pemeliharaan berkala dan ketersediaan suku cadang disusun mengikuti jenis unit serta kondisi fasilitas.
Pertanyaan yang sering diajukan
Apa bedanya GTI Series dengan UPS?
GTI Series mengatur dan memantau isolasi listrik ruangan. UPS menjaga listrik tetap menyala saat pasokan padam. Keduanya menjawab masalah berbeda, dan sebuah ruang operasi biasanya membutuhkan keduanya.
Kalau ada gangguan isolasi, apakah listrik ruangan langsung mati?
Tidak, dan itu justru alasan sistem ini dipakai. Gangguan pertama hanya memicu alarm, sedangkan listrik tetap mengalir. Perbaikan dilakukan setelah ruangan aman, bukan dengan memutus pasokan di tengah tindakan.
Kapan sebaiknya memilih model dengan Fault Locator?
Bila ruangan memiliki banyak outlet dan peralatan, menelusuri gangguan satu per satu memakan waktu. Fault Locator menunjukkan bagian rangkaian yang bermasalah, sehingga pemeriksaan lebih terarah.
Berapa daya yang saya butuhkan?
Pilihannya 3,15 sampai 10 kVA. Besarnya bergantung pada jumlah dan jenis peralatan di ruangan. Sebutkan daftar peralatan beserta dayanya, dan kami bantu mencocokkan dengan pilihan yang ada.
Apa yang perlu disiapkan sebelum pemasangan?
Panel berukuran 600 × 600 × 1800 mm, jadi sediakan ruang untuk unit dan akses perawatan. Jumlah outlet distribusi dapat disesuaikan antara 4 sampai 12, mengikuti tata letak ruangan.
Butuh bantuan memilih kapasitas
Sebutkan beban yang ingin dilindungi dan lama cadangan yang dibutuhkan. Kami bantu mencocokkannya dengan pilihan model di atas.
